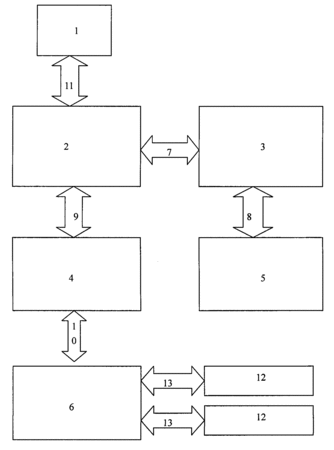

摘要：高速圖象掃描設備屬于光電技術應用技術領域，由電源，采集卡，PCI卡、主板，傳動控制卡，圖象掃描頭，電機及驅動模塊等部分組成，各部分之間電連接。采集卡由處理器U11，配置芯片U12，模數轉換器U1－U8，存儲器U14、串口控制器U13、接插件JP1、J7及阻容元件等組成，各元器件之間電連接；U11用EP1C12Q240，U12用EPCS4，U1－U8用WM8214，U14用W25X40，U13用MAX3221。圖象掃描頭采用并行高速CIS掃描頭，型號為SV411A3C－02。主板采用雙CPU服務器主板，CPU采用至強3.0G。本實用新型上電后，處理器U11通過串口J7接收PCI卡的采集命令，控制模數轉換器開始雙面采集，采集的數據由U11進行整理后通過JP1傳輸給PCI卡。
- 專利類型實用新型
- 申請人山東山大鷗瑪軟件有限公司;
- 發明人馬磊;周曉東;趙小樸;王小亮;
- 地址250100山東省濟南市歷城區山大南路29－1號
- 申請號CN200720159182.2
- 申請時間2007年12月27日
- 申請公布號CN201138829Y
- 申請公布時間2008年10月22日
- 分類號H04N1/04(2006.01);H04N1/024(2006.01);
