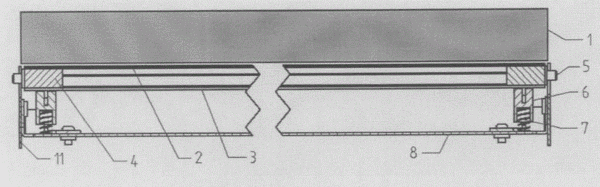

摘要：圖像掃描設備的背景更換裝置，屬于圖像掃描技術領域，包括機架、壓紙板、連接塊、定位銷、連接板、滑塊、浮動簧、定位槽和定位簧；壓紙板由黑、白背景板組成；黑、白背景板結構相同，上下相對布置，安裝在連接塊上；滑塊位于白背景板兩端的連接板上，滑塊內設置一浮動簧，在浮動簧的作用下黑背景板與掃描頭外表面保持彈性接觸；定位銷安裝在連接塊的外端面上，并位于機架上為定位銷的上、下位移提供定位導向的定位槽內；定位簧位于機架的外側。黑、白背景板的更換方法如下：向外側撥動機架兩端外側的定位簧，將整個壓紙板取出；將壓紙板翻轉180度后，重新安裝回原處，實現黑、白背景板的更換。本發明設計合理、結構簡單、制作容易、使用方便。
- 專利類型發明專利
- 申請人山東山大鷗瑪軟件有限公司;
- 發明人馬磊;項慶敏;宋華;張立毅;王景剛;
- 地址250100山東省濟南市歷城區山大南路29－1號
- 申請號CN200810138990.X
- 申請時間2008年08月18日
- 申請公布號CN101350879A
- 申請公布時間2009年01月21日
- 分類號H04N1/04(2006.01);
