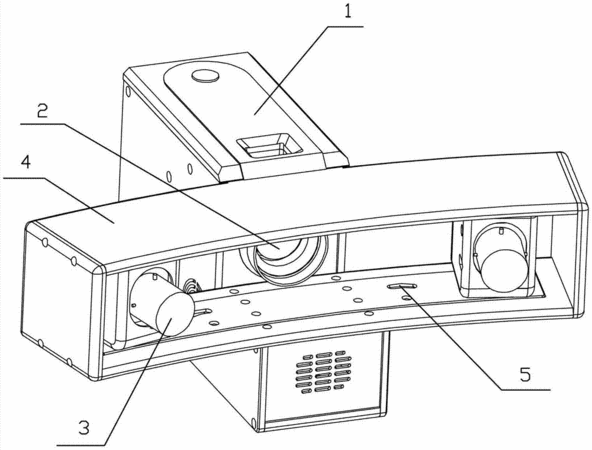

摘要：本實用新型涉及一種多范圍掃描裝置，包括帶有投影機構的主機、兩個相機及一個相機安裝框架。主機的前側面有個臺階，投影機構嵌裝在臺階上方的主機前側面上。相機安裝框架呈左右方向設置，相機安裝框架由頂面、左面、底面和右面依次相連圍成，底面包括底面框體及嵌于底面框體中的相機安裝板，相機安裝板、底面框體分別獨立地安裝在臺階上。相機安裝板上有若干對相機安裝孔，成對的兩個相機安裝孔分別位于主機的左邊和右邊，成對的兩個相機安裝孔和投影機構的間距相同，兩個相機分別固定在成對的兩個相機安裝孔上。本實用新型對相機的安裝位置及拍攝角度調整方便，能方便地將掃描范圍調節到和被掃描物體尺寸相對應，掃描效果好。
- 專利類型實用新型
- 申請人杭州先臨三維科技股份有限公司;
- 發明人項偉燦;趙曉波;徐小偉;
- 地址311215 浙江省杭州市蕭山區建設一路66號華瑞中心A座21樓
- 申請號CN201220416562.0
- 申請時間2012年08月22日
- 申請公布號CN202772973U
- 申請公布時間2013年03月06日
- 分類號H04N1/00(2006.01)I;H04N1/04(2006.01)I;H04N5/225(2006.01)I;G03B17/02(2006.01)I;G03B17/56(2006.01)I;
