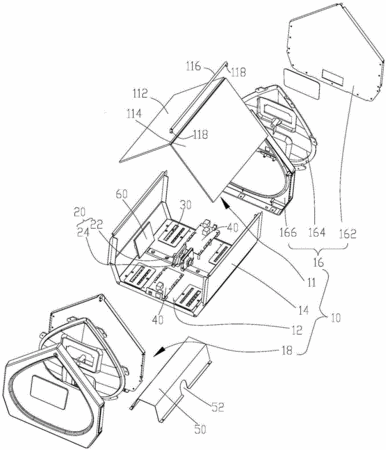

摘要：一種掃描儀包括盒體、攝像頭組件、光源組件及設于電路板上的數據處理模塊，所述盒體內部呈封閉的收容空間，所述收容空間的頂臂為用于放置待掃描件的支撐臺，所述支撐臺包括第一透明板和第二透明板，所述第一透明板和所述第二透明板之間形成夾角，且使得所述盒體的頂部在豎直方向上的截面呈三角形，所述攝像頭組件、所述光源組件及所述電路板設于所述收容空間內，所述光源組件與所述支撐臺相對設置用于照亮所述待掃描件，所述攝像頭組件用于拍攝所述待掃描件并將所拍攝到的圖像信息傳輸至所述數據處理模塊，所述數據處理模塊與外部電子設備電連接以將所述圖像信息傳輸至外部電子設備。所述掃描儀成像效果好不易受外界干擾。
- 專利類型實用新型
- 申請人深圳市智慧恒迪科技有限公司;
- 發明人南龍云;
- 地址518000 廣東省深圳市龍華新區觀瀾街道桂花社區1134號
- 申請號CN201620074925.5
- 申請時間2016年01月26日
- 申請公布號CN205490803U
- 申請公布時間2016年08月17日
- 分類號H04N1/00(2006.01)I;H04N1/04(2006.01)I;
