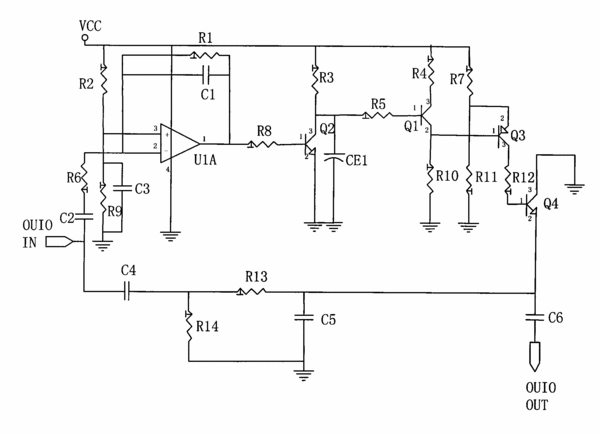

摘要：本實用新型涉及一種音頻靜噪音電路，包括耦合電路，因耦合電路上設置控制電路，控制電路上分別設置有音樂偵測比較電路及延時電路，音樂偵測比較電路上還設置串聯連接的負反饋電路，當無音樂播放時，音頻輸入單元沒有信號過來，當負反饋端低于正反饋端的參考電壓時，則輸出為高電平，經電阻R8傳輸到三極管Q2，使三極管Q2發射極正偏，集電極正偏，使其處于飽和狀態。當電容CE1電壓低于三極管Q1導通電壓時則三極管Q1截止，發射極正偏，從而使三極管Q3工作于飽和導通狀態；三極管Q4的發射極正偏，集電極正偏而工作于飽和導通狀態，音頻通道被短路屏蔽，使噪音無法再通過電容C6傳輸到后級放大器中，達到解決芯片內部產生的噪音和外部干擾造成的技術問題。
- 專利類型實用新型
- 申請人深圳華北工控股份有限公司;
- 發明人王青國;
- 地址518000 廣東省深圳市寶安區福永福海工業區A區A2棟
- 申請號CN200920260255.6
- 申請時間2009年11月11日
- 申請公布號CN201859431U
- 申請公布時間2011年06月08日
- 分類號G06F3/16(2006.01)I;H03G1/00(2006.01)I;
