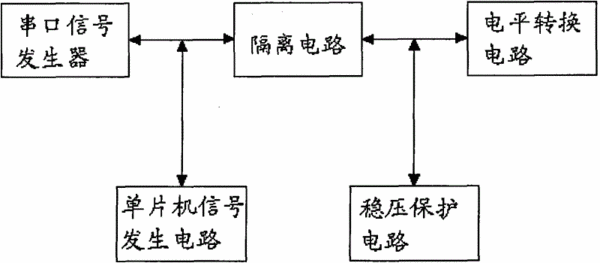

摘要：本實用新型涉及一種基于單片機的串口信號全隔離故障診斷設備，包括串口全信號隔離電路、穩壓保護電路及單片機信號發生電路，串口全信號隔離電路與穩壓保護電路及單片機信號發生電路相連；單片機信號發生電路用于出現故障時，產生間斷脈沖信號對故障進行診斷；穩壓保護電路用于過壓保護。使用時，當串口正常通信時，單片機信號發生電路不干擾正常通信，不產生間斷脈沖；當串口通信出現故障也即隔離芯片被外部強電擊穿時，通過單片機外部的一個按鍵開關觸發單片機產生間斷脈沖來驅動光耦隔離芯片的輸入級，通過觀察輸出級的LED燈亮滅情況來判斷光耦隔離芯片是否被擊穿。與習用相比，本新型可達到診斷簡單易行、方便直觀，很好地解決了信號隔離芯片故障位置的診斷問題的效果。
- 專利類型實用新型
- 申請人深圳華北工控股份有限公司;
- 發明人陳立軍;
- 地址518000 廣東省深圳市寶安區西鄉鐵崗小庫桃花源科技創新園A棟6樓
- 申請號CN201020211822.1
- 申請時間2010年06月01日
- 申請公布號CN201749456U
- 申請公布時間2011年02月16日
- 分類號G06F11/267(2006.01)I;G01R15/22(2006.01)I;
