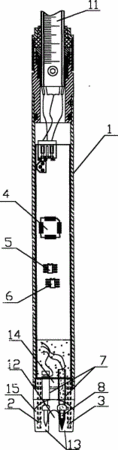

摘要:本實用新型公開了一種油水界面測量儀的測量探頭,在與測量儀的測量尺連接的密閉殼體內設置模數轉換模塊、傳感器和微處理器,模數轉換模塊的輸出端連接微處理器的輸入端,微處理器的串行接口通過測量尺的內置導線連接測量儀本體,本探頭還包括檢波模塊,檢波模塊設于殼體內,殼體底端設有凹槽并將殼體底端分割成兩個空腔,傳感器包括超聲波發生器和超聲波接收器并分別設于殼體底端的兩個空腔內,超聲波接收器的輸出端連接檢波模塊的輸入端,檢波模塊的輸出端連接模數轉換模塊的輸入端。本探頭容易區分空氣,油和水介質,有效提高了油水界面測量儀的探測精度和可靠性。
- 專利類型實用新型
- 申請人上海融德機電工程設備有限公司;
- 發明人馮曉明;
- 地址200135 上海市浦東新區浦東大道1695弄1號1401室
- 申請號CN201020263010.1
- 申請時間2010年07月19日
- 申請公布號CN201787996U
- 申請公布時間2011年04月06日
- 分類號G01F23/296(2006.01)I;
