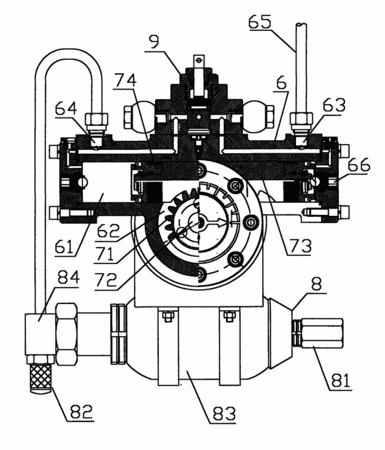

摘要:本實用新型公開了一種用于開、關閥門的單作用液壓執行器,其在一閥體內設有兩個密閉空腔和一個安裝空腔,安裝空腔內安裝有設有齒輪的轉軸和與齒輪嚙合的齒條,齒條兩端延伸至兩個密閉空腔內且兩端抵有活塞,兩個密閉空腔分別開有油口并分別連通進油管和囊式儲能器的輸出端,囊式儲能器設有充氣閥和測壓接頭,閥體上還設有一旁通閥,旁通閥用于連通閥體的兩個密閉空腔,閥體上還設有閥門連接法蘭用于連接被控閥門;本執行器在液壓系統出現故障時,即無壓力油通過進油管進入到單作用液壓執行器時,本執行器可依靠囊式蓄能器內儲存的壓力油將閥門關閉,從而替代傳統的蝶型彈簧或螺旋彈簧將閥門關閉。
- 專利類型實用新型
- 申請人上海融德機電工程設備有限公司;
- 發明人馮曉明;
- 地址200135 上海市浦東新區浦東大道1695弄1號1401室
- 申請號CN200920072598.X
- 申請時間2009年05月20日
- 申請公布號CN201436406U
- 申請公布時間2010年04月07日
- 分類號F15B11/02(2006.01)I;F16K31/122(2006.01)I;
