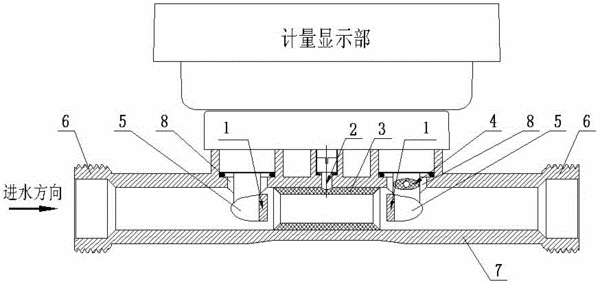

摘要:本實用新型公開了一種超聲波液體流量計管路,屬于測量裝置技術領域。其包括一級階梯管段、測速主管段(3)、兩個軸向對射式超聲波換能器(1),所述一級階梯管段為金屬材質,其兩端為標準口徑管段(6),中間段為管徑小于標準口徑管段的管徑并與標準口徑管段同軸的一級縮徑管段(7),所述一級縮徑管段(7)的管壁上開有兩個安裝孔(8),兩個所述的超聲波換能器(1)分別通過兩個安裝孔(8)設置在所述一級縮徑管段(7)內,并沿管路軸線形成對射狀態;所述測速主管段(3)為一塑性材質的直管段,其同軸設置在所述一級縮徑管段(7)內并位于兩個安裝孔(8)之間。本實用新型易于加工和安裝、接收信號強度高、測量精度高。
- 專利類型實用新型
- 申請人青島積成電子有限公司;
- 發明人劉立國;于金龍;溫德峰;
- 地址266101 山東省青島市嶗山區松嶺路169號1號樓202室
- 申請號CN201520553908.5
- 申請時間2015年07月28日
- 申請公布號CN204788578U
- 申請公布時間2015年11月18日
- 分類號G01F23/296(2006.01)I;
