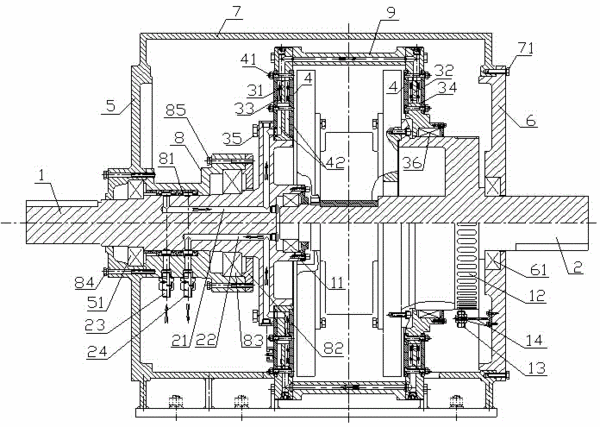

摘要：本發明公開了一種用于磁力耦合器的水冷結構，本水冷結構的輸入軸和輸出軸位于同一軸線并且相鄰軸端通過軸承連接，左右導磁轉子設于輸入軸和輸出軸，左右端蓋通過軸承設于輸入軸和輸出軸，罩殼連接左右端蓋的外圈，工字連接套通過軸承設于輸入軸并且其一端連接左端蓋內側、另一端連接第一蓋板法蘭，迷宮密封圈設于工字連接套與輸入軸之間，兩塊感應銅板和第二、第三蓋板法蘭設于左右導磁轉子的兩側并且之間設有水道，兩根空心連桿對稱設于左右導磁轉子的外圈并且連通水道，輸入軸內部設有進水通道和出水通道并且連通水道。本水冷結構對感應銅板提供有效的冷卻，提高了磁力耦合器的使用壽命，確保磁力耦合器的正常運行及機械設備的可靠傳動。
- 專利類型發明專利
- 申請人上海融德機電工程設備有限公司;
- 發明人馮曉明;李發云;呂國寶;
- 地址200135 上海市浦東新區浦東大道1695弄1號1401室
- 申請號CN201510187042.5
- 申請時間2015年04月20日
- 申請公布號CN106160292A
- 申請公布時間2016年11月23日
- 分類號H02K1/32(2006.01)I;H02K9/19(2006.01)I;H02K16/02(2006.01)I;
