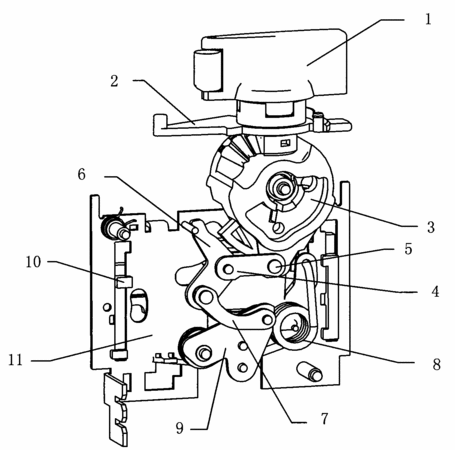

摘要：本實用新型涉及一種錐齒輪式雙搖桿浮桿開關裝置，包括有手柄，手柄的一側設有主錐齒輪，其下端活動連接有副錐齒輪，特點是：主錐齒輪、副錐齒輪組件之間以一對錐齒輪的形式相互嚙合，副錐齒輪末端連接有連桿，連桿的末端連接浮桿的一端，浮桿另一端與搖桿之間連接有另一連桿，其中副錐齒輪與連桿之間為銷連接，銷穿過夾板與滑塊配合，滑塊上連接有限位桿。通過各組件之間形成機械聯鎖，同時通過錐齒輪傳動與雙搖桿浮桿運動相結合應用，能夠有效確保受力均勻、傳動平穩、傳動比準確、使用壽命提高。
- 專利類型實用新型
- 申請人蘇州萬龍電氣集團股份有限公司;
- 發明人干建峰;錢勇;
- 地址215021 江蘇省蘇州市蘇州工業園區東宏路41,43號
- 申請號CN200920044955.1
- 申請時間2009年05月22日
- 申請公布號CN201449912U
- 申請公布時間2010年05月05日
- 分類號H01H3/32(2006.01)I;H01H3/40(2006.01)I;H01H3/46(2006.01)I;H01H9/24(2006.01)I;
