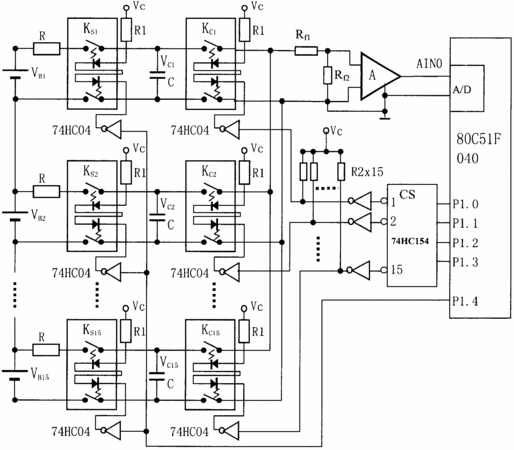

摘要：本發明涉及一種飛渡電容同步采樣測量電路和測量偏差修正方法，包括同步采樣繼電器組，每一個同步采樣繼電器的兩個輸入端分別與一個電池模塊的正負極連接，還設有與同步采樣繼電器組同樣數量的AD轉換繼電器，每一個AD轉換繼電器的兩個輸入端與一個對應的同步采樣繼電器的兩個輸出端分別連接，且在該兩個輸入端之間并聯一個采樣保持電容；各AD轉換繼電器的兩個輸出端連接到一個高輸入阻抗差分運算放大器的輸入端，運算放大器輸出信號經適當的調理后送AD轉換器。本發明實現了具有電氣隔離功能的多個模塊電池電壓的同步采樣，電路簡單，精度高，便于測量通道擴展。
- 專利類型發明專利
- 申請人北華大學;吉林市北華電子技術開發有限責任公司;
- 發明人姜豐;
- 地址132013吉林省吉林市西環江路6號
- 申請號CN200510086943.1
- 申請時間2005年11月18日
- 申請公布號CN1967279A
- 申請公布時間2007年05月23日
- 分類號G01R31/36(2006.01);G01R19/00(2006.01);
