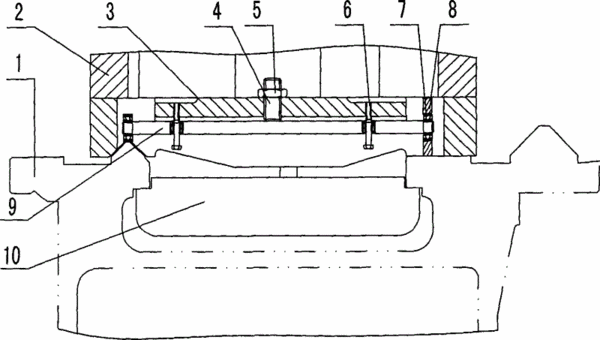

摘要：本實用新型公開一種尾座卸荷機構，屬于機加工的數控機床。包括軸，軸通過固定螺栓與底座相連，軸兩端設有滾動軸承，一端滾動軸承外設有滾子，軸和床身導軌之間設有壓板；軸和底座之間設有壓力機構。壓力機構包括設置在軸上方的傳遞螺釘，傳遞螺釘設置在底座上，傳遞螺釘上端設有鎖緊螺母，傳遞螺釘下方設有軸。當壓板處于頂緊狀態時，尾座底盤與機床導軌處于緊密結合狀態，保證機床加工精度。在尾座移動之前松開壓固定螺栓，尾座一端在彈性軸的作用下與機床導軌形成一定間隙，且軸兩端軸承與機床導軌形成滾動接觸，減輕操作時的推拉力，達到卸荷目的。減輕了工作強度，提高了工作效率，同時也減輕了尾座底盤與機床導軌的機械磨損。
- 專利類型實用新型
- 申請人安陽鑫盛機床股份有限公司;
- 發明人韓長生;李運生;張自軍;權瑞霞;韓向陽;吳廣林;路君勇;高麗萍;顧艷峰;劉春福;呂樂;
- 地址455000 河南省安陽市高新區弦歌大道西段安陽鑫盛機床股份有限公司
- 申請號CN200920224327.1
- 申請時間2009年10月22日
- 申請公布號CN201511138U
- 申請公布時間2010年06月23日
- 分類號B23B23/00(2006.01)I;B23Q1/01(2006.01)I;
