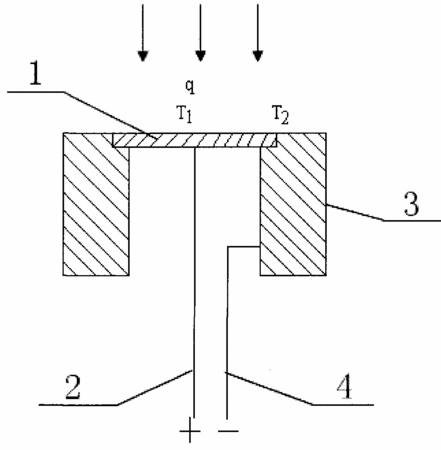

摘要：本實用新型公開了一種帶溫度補償的熱流傳感器，該裝置包括一個表面涂黑的康銅圓箔片和熱沉體，熱沉體為內部中空的圓柱體，其材料為無氧銅，康銅圓箔片設在熱沉體的上面并且外周與熱沉體焊接，在康銅圓箔片的背面中心處引出一根材料為無氧銅的康銅箔片引線，在熱沉體的上引一根熱沉體導線。其中，熱沉體導線的材料為與康銅箔片相同的康銅材料。由于本實用新型中熱沉體的引線材料與康銅箔片的材料相同，熱沉體與引線之間的電勢V3的存在補償了由于測量過程中熱沉體升溫而引起的輸出信號偏低，所以該熱流傳感器能夠準確地熱輻射的強度，而且該裝置設備簡單、使用方便應用廣泛。
- 專利類型實用新型
- 申請人北京航天計量測試技術研究所;
- 發明人王文革;
- 地址100076北京市豐臺區南大紅門路1號
- 申請號CN200820179123.6
- 申請時間2008年11月21日
- 申請公布號CN201327417Y
- 申請公布時間2009年10月14日
- 分類號G01J5/16(2006.01)I;
