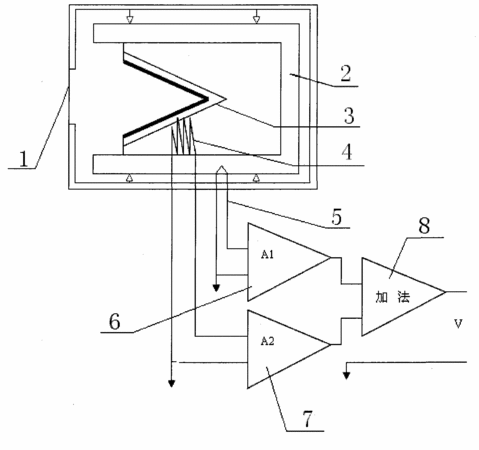

摘要：本發明公開了一種帶溫度補償的熱輻射功率計，該熱輻射功率計包括熱輻射吸收空腔、熱沉體、溫差熱電堆；吸收空腔為圓錐形，其圓錐內部涂黑，吸收空腔的外面套一個圓柱形的熱沉體，吸收空腔的端口通過絕熱材料與熱沉體連接；熱沉體的材料為銅；溫差熱電堆兩個測量端分別與吸收空腔和熱沉體接觸，整個熱輻射功率計用一個金屬外殼罩起來，在外殼正對著圓錐形吸收空腔的位置，設置一個光闌。該裝置在熱沉體上安裝埋設一支銅-康銅溫度補償熱電偶測量熱沉體的溫度，分別在溫度補償熱電偶和溫差熱電堆的輸出端連接一個運算放大器，在兩個運算放大器的后端設了一個加法器。該發明由于消除了長時間測量而引起的自身溫升導致的輸出下降，從而改善了熱輻射功率計的測量穩定性和準確性，且設備簡單、使用方便。
- 專利類型發明專利
- 申請人北京航天計量測試技術研究所;
- 發明人王文革;
- 地址100076北京市豐臺區南大紅門路1號
- 申請號CN200810177563.2
- 申請時間2008年11月21日
- 申請公布號CN101403637A
- 申請公布時間2009年04月08日
- 分類號G01J5/16(2006.01)I;
