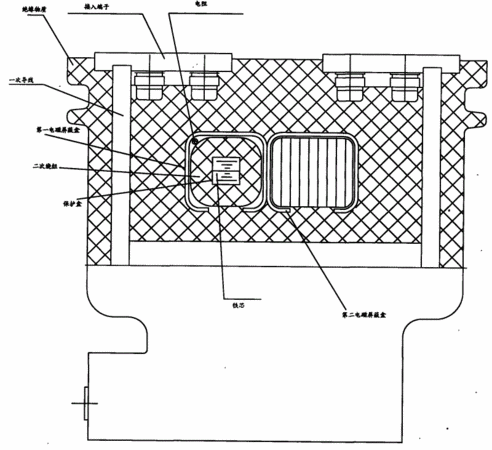

摘要:本實用新型涉及電子設計領域,公開了一種電流互感器,包括鐵芯、二次繞組、空心線圈,二次繞組卷繞在鐵芯外,二次繞組與空心線圈同心;在電流互感器上分別設置有接入端子、接出端子,接入端子、接出端子通過一次導線相連通,一次導線貫穿二次繞組、空心線圈的中心;當外部電流從接入端子接入,通過一次導線流過,從輸出端子流出時,二次繞組感應產生二次電流,空心線圈感應產生電壓信號;在二次繞組、空心線圈的外部分別設置有第一屏蔽盒、第二屏蔽盒,第一電磁屏蔽盒、和/或電磁屏蔽盒的中心設置有開槽。其抗干擾性更強。
- 專利類型實用新型
- 申請人西華大學;四川泰克電器有限公司;
- 發明人方春恩;李偉;候祥玉;葉濤;
- 地址610039四川省成都市金牛區土橋金周路999號西華大學
- 申請號CN200820204252.6
- 申請時間2008年11月28日
- 申請公布號CN201319315Y
- 申請公布時間2009年09月30日
- 分類號H01F38/28(2006.01)I;H01F27/36(2006.01)I;H01F27/24(2006.01)I;G01R15/18(2006.01)I;
