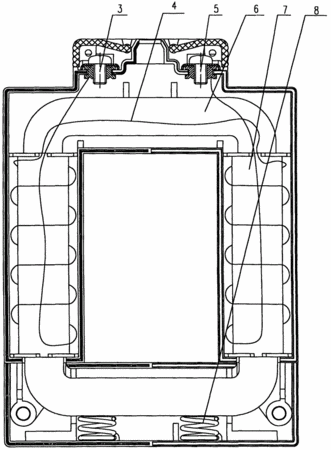

摘要：本實用新型涉及一種低壓開口式電流互感器，用于0.66kV及以下低壓智能配電終端系統對電流信號的采集。包括殼體(1)、鐵芯(6)、骨架(7)、漆包線(4)、二次出線端子I(3)、二次出線端子II(5)和彈簧(8)，所述殼體(1)由上殼體(1.1)和下殼體(1.2)上下對合構成，所述鐵芯(6)由鐵芯長端(6.1)和鐵芯短端(6.2)構成，鐵芯長端(6.1)嵌置于上殼體(1.1)內，所述骨架(7)套裝在鐵芯長端(6.1)左右兩邊，漆包線(4)繞制在兩骨架(7)上，所述鐵芯短端(6.2)嵌置于下殼體(1.2)內，所述彈簧(8)嵌置于鐵芯短端(6.2)底部與下殼體(1.2)底部之間，所述上殼體(1.1)底部的插片(1.3)插入下殼體(1.2)的插槽(1.4)，并用長螺栓(2)穿接固定。本實用新型低壓開口式電流互感器安裝快速方便。
- 專利類型實用新型
- 申請人江蘇安科瑞電器制造有限公司;
- 發明人楊廣亮;張國強;吳建明;湯建軍;
- 地址214405 江蘇省江陰市南閘鎮東盟路5號
- 申請號CN201020233175.4
- 申請時間2010年06月18日
- 申請公布號CN201829336U
- 申請公布時間2011年05月11日
- 分類號H01F38/28(2006.01)I;H01F27/02(2006.01)I;H01F27/24(2006.01)I;H01F27/30(2006.01)I;
