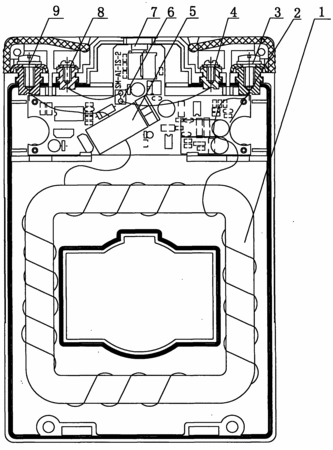

摘要：本發明涉及一種低壓雙繞組電流傳感器，用于0.66kV及以下低壓智能配電終端系統對電流信號的采集。它包括殼體以及設置于殼體內的主繞組(1)、副繞組(2)、第二大接線端子(3)、第一大接線端子(9)、第二小接線端子(4)第一小接線端子(8)，主繞組(1)輸出標準交流信號為5A或1A，副繞組(2)包括微型電流互感器(5)和接插件(6)，主繞組(1)的第一二次出線(1S1)穿過副繞組(2)的微型電流互感器(5)接入第一大接線端子(9)，副繞組(2)輸出直流信號4-20mA至接插件(6)，接插件(6)引出副繞組的第一二次出線(2S1+)和第二二次出線(2S2-)，副繞組的第一二次出線(2S1+)和第二二次出線(2S2-)分別接入第一小接線端子(8)和第二小接線端子(4)，主繞組(1)的第二二次出線(1S2)焊接第二大接線端子(3)。
- 專利類型發明專利
- 申請人江蘇安科瑞電器制造有限公司;
- 發明人楊廣亮;劉勇;張國強;周中;吳建明;湯建軍;
- 地址214405 江蘇省江陰市南閘鎮東盟路5號
- 申請號CN201010206958.8
- 申請時間2010年06月18日
- 申請公布號CN101872676A
- 申請公布時間2010年10月27日
- 分類號H01F38/28(2006.01)I;H01F27/28(2006.01)I;H01F27/40(2006.01)I;G01R15/18(2006.01)I;
