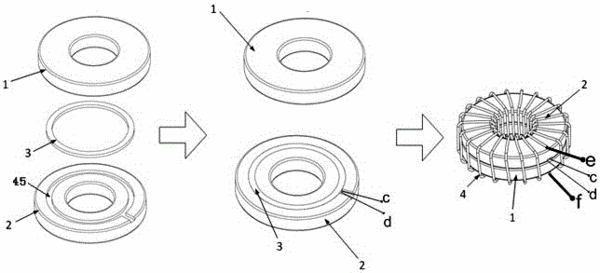

摘要:本發明涉及一種電感量可控的交流電感器,其特征在于包括:一電感磁芯,該電感磁芯由第一磁芯和第二磁芯疊成;所述電感磁芯設置有一溝槽;一控制線圈,設置于所述槽道內;以及電感線圈,該電感線圈纏繞在所述的電感磁芯上,且所述控制線圈和電感線圈在繞向上正交。本發明通過在控制線圈上施加不同的直流電流即可控制電感器的交流電感值,電感器磁芯利用率高,控制線圈所需要的直流激勵較小,電感量控制效果明顯??蓮V泛應用于開關電源,逆變電源等電力電子以及調諧電路等應用領域中。
- 專利類型發明專利
- 申請人福州大學;
- 發明人陳為;黃曉生;
- 地址350108 福建省福州市閩侯縣上街鎮大學城學園路2號福州大學新區
- 申請號CN201310151872.3
- 申請時間2013年04月27日
- 申請公布號CN103219141B
- 申請公布時間2016年08月10日
- 分類號H01F38/28(2006.01)I;H01F29/14(2006.01)I;H01F27/24(2006.01)I;H01F3/14(2006.01)I;H01F27/28(2006.01)I;
