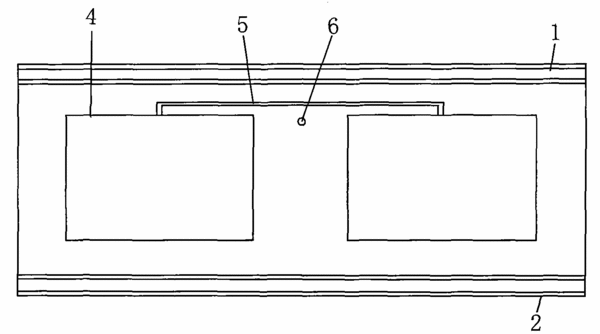

摘要：本實用新型公開了一種叉車天線，要解決的技術問題是降低天線成本，減小天線體積，并實現高增益、寬頻帶。本實用新型的叉車天線由上層PCB板和下層PCB板組成，兩層PCB板之間有空氣層，上層PCB板上表面由兩個微帶天線陣元和連接微帶天線陣元的T型饋線組成，下層PCB板下表面為地層，一同軸線的內芯與上層PCB板的饋線中心電連接，同軸線的外導體與下層PCB板底面電連接。本實用新型與現有技術相比，采用了兩個天線陣元的結構，實現了高增益，天線由雙層PCB板和中間的空氣層三層介質組成，具有比一般微帶天線寬的帶寬，采用同軸線饋電，方便安裝，PCB板薄，體積小，成本低廉。
- 專利類型實用新型
- 申請人深圳市遠望谷信息技術股份有限公司;
- 發明人劉良驥;劉奕昌;
- 地址518057廣東省深圳市南山區科技園南區T2-B棟
- 申請號CN200820146943.5
- 申請時間2008年08月26日
- 申請公布號CN201298596Y
- 申請公布時間2009年08月26日
- 分類號H01Q21/30(2006.01)I;H01Q13/08(2006.01)I;H01Q1/38(2006.01)I;
