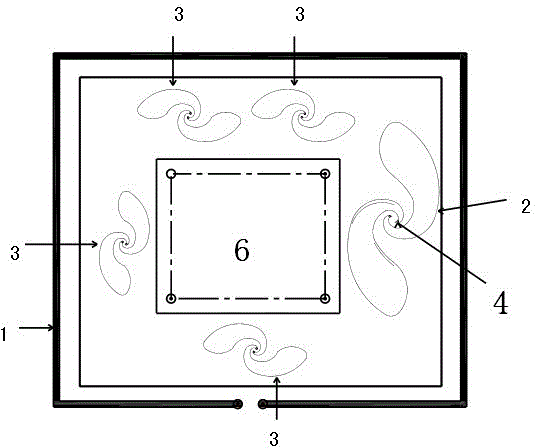

摘要：本實用新型公開了一種低成本寬頻帶天線陣列，設置在箱體內，該天線陣列包括低頻段天線、中頻段天線和高頻段天線，所述低頻段天線采用帶狀平板結構，并鋪設在箱體四周的內壁上；所述中頻段天線和高頻段天線采用平面雙臂螺旋印刷天線，同樣設置在箱體內壁上。所述天線均為雙面介質覆銅板印刷天線。本實用新型采用雙面印制板微帶設計，通過改變天線接口背面印制板的面積和方向，使耦合分布參數發生變化，從而得到理想的頻率范圍和較好的接口特性阻抗。其結構簡單，調試便捷，成本低廉，易于推廣，適合大規模工業化生產。
- 專利類型實用新型
- 申請人南京泰之聯無線科技有限公司;江蘇跨域信息科技發展有限公司;
- 發明人韓飛;廖華芬;屠景盛;
- 地址210007 江蘇省南京市白下區軍農路3號光華創意園4樓
- 申請號CN201220139374.8
- 申請時間2012年04月05日
- 申請公布號CN202503110U
- 申請公布時間2012年10月24日
- 分類號H01Q21/30(2006.01)I;H01Q1/36(2006.01)I;H01Q1/38(2006.01)I;H01Q1/12(2006.01)I;H01Q1/50(2006.01)I;H01Q13/08(2006.01)I;
