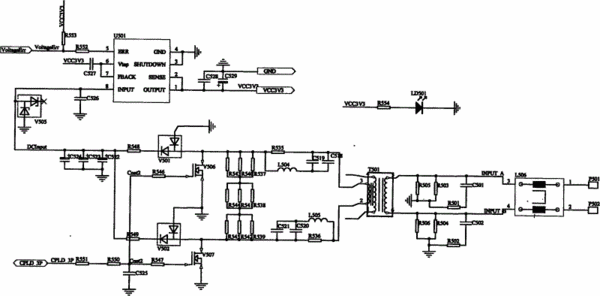

摘要：本實用新型公開了一種有源應答器的能量提取與數據時鐘恢復設備，要解決的問題是提高有源應答器的抗干擾能力。本實用新型的分離電路分離出能量信號和數據信號，傳遞給能量提取部分和數據時鐘恢復部分；能量提取部分由電壓變換隔離部分、濾波部分、整流部分和線性穩壓部分順序連接組成；數據時鐘恢復部分由濾波部分、雙單變換部分、移相部分、頻率振蕩部分、鎖相環部分順序連接組成。本實用新型與現有技術相比，分離電路分離出信號，傳遞給能量提取和數據時鐘恢復部分，整流、穩壓，提供給有源應答器電壓，利用移相、頻率振蕩和倍頻恢復為輸入數據信號的兩倍，其上升沿處在輸入數據信號的中間位置，確保采樣的準確性，提高有源應答器的抗干擾能力。
- 專利類型實用新型
- 申請人深圳市遠望谷信息技術股份有限公司;
- 發明人馮漢炯;成世毅;王太忠;黎景明;王國海;楊正明;陳晶;
- 地址518057 廣東省深圳市南山區科技園南區T2-B棟3層
- 申請號CN200920204441.8
- 申請時間2009年09月01日
- 申請公布號CN201479127U
- 申請公布時間2010年05月19日
- 分類號H04B1/59(2006.01)I;B61L27/00(2006.01)I;H03H11/00(2006.01)I;
