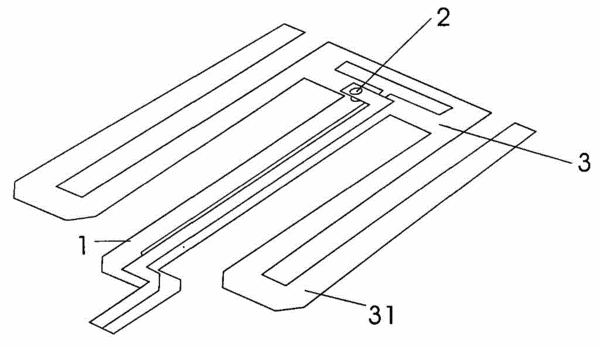

摘要:本實用新型公開了一種集成天線,要解決的技術問題是滿足UHF頻段無線系統對天線小型化、集成化的需要。本實用新型的集成天線的天線板上設有微帶巴倫布線,微帶巴倫布線與對稱的彎折偶極子布線相連接。本實用新型與現有技術相比,采用微帶巴倫與對稱的彎折偶極子連接,偶極子是一種平衡器件,在與微帶線等非平衡傳輸線相連時通過平衡非平衡轉換器(巴倫)相連,以展寬頻帶和抑制交叉極化,彎折偶極子將輻射單元和饋電單元集成在一起,天線的整體尺寸為45mm×46.9mm,且頻帶較寬,增益較高,性能穩定,容易加工,較好地滿足了UHF頻段便攜式無線通信產品對天線的小型化、集成化等要求。
- 專利類型實用新型
- 申請人深圳市遠望谷信息技術股份有限公司;
- 發明人李云華;劉奕昌;
- 地址518057廣東省深圳市科技園南區T2-B棟3層
- 申請號CN200820092306.4
- 申請時間2008年02月22日
- 申請公布號CN201163660Y
- 申請公布時間2008年12月10日
- 分類號H01Q1/38(2006.01);H01Q9/16(2006.01);H01Q13/08(2006.01);H01Q21/30(2006.01);H01P5/10(2006.01);
