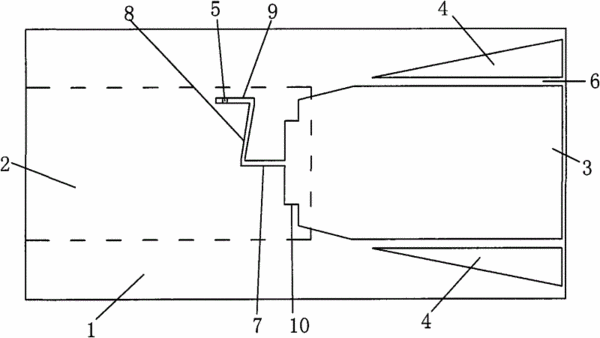

摘要：本實用新型公開了一種偶極子電子標簽天線，要解決的技術問題是在UHF頻段，對電子標簽射頻電路的輸出阻抗進行匹配及頻帶展寬。本實用新型具有印制板，印制板的兩面分別設有第一極子和第二極子，第一極子位于印制板反面的一端，第二極子位于印制板正面的另一端，第一極子和第二極子在印制板的中部空間上部分疊加，第二極子的兩邊對稱地設有附加耦合單元。本實用新型與現有技術相比，通過極子之間的耦合和附加耦合單元，較容易達到與電子標簽與天線的阻抗匹配和頻帶展寬，同時通過調整附加耦合單元與偶極子的距離和兩者之間的耦合度可以達到天線與不同電子標簽芯片電路的匹配，有較強的通用性。
- 專利類型實用新型
- 申請人深圳市遠望谷信息技術股份有限公司;
- 發明人李云華;張國輝;鄢黎;
- 地址518057 廣東省深圳市南山區科技園南區T2-B棟3層
- 申請號CN200920134939.1
- 申請時間2009年08月19日
- 申請公布號CN201478454U
- 申請公布時間2010年05月19日
- 分類號H01Q9/16(2006.01)I;H01Q1/22(2006.01)I;
