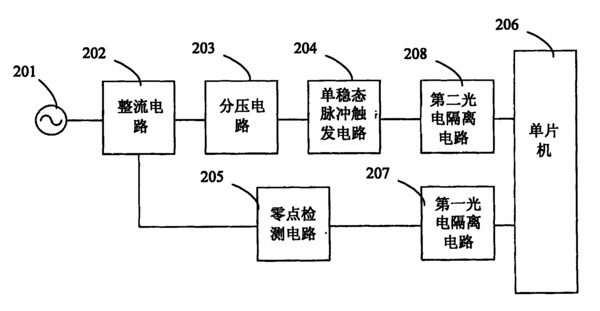

摘要：本實用新型涉及一種電網電壓檢測裝置，包括整流電路、零點檢測電路、分壓電路、單穩態脈沖觸發電路以及運算單元。整流電路將交流電網電壓轉換為直流電壓波形；零點檢測電路檢測該交流電網電壓的零點并據此輸出零點脈沖；分壓電路將該直流電壓波形按比例縮小至邏輯電路的低電壓波形；單穩態脈沖觸發電路接收該低電壓波形，并在該低電壓波形上電壓達到一參考電平的時刻產生單穩態脈沖，其中該單穩態脈沖與該零點脈沖之間具有時間差；運算單元根據該單穩態脈沖和零點脈沖之間的時間差以及該單穩態脈沖產生時刻的交流電網瞬時電壓計算出該交流電網電壓的電壓值。本實用新型沒有采用變壓器，功耗低，價格低，而且能實時監測電網的電壓和頻率。
- 專利類型實用新型
- 申請人奧豪斯儀器(上海)有限公司;梅特勒-托利多儀器(上海)有限公司;
- 發明人曹煜平;王長林;張松燕;
- 地址200233上海市漕河涇新興技術開發區桂平路471號4號樓4樓
- 申請號CN200820151344.2
- 申請時間2008年07月29日
- 申請公布號CN201233423Y
- 申請公布時間2009年05月06日
- 分類號G01R19/00(2006.01)I;G01R23/02(2006.01)I;G01R15/04(2006.01)I;
