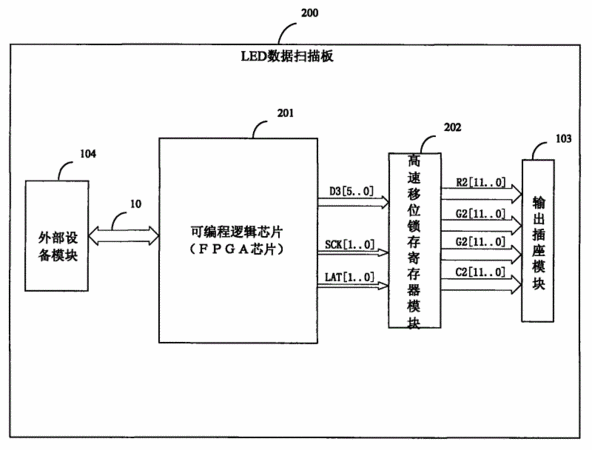

摘要:本實用新型公開了一種LED數據掃描板,包括:可編程邏輯芯片,用于生成多位串行混合數據,并且通過串行數據輸出I/O口串行輸出所述串行混合數據至高速移位鎖存寄存器模塊,所述串行混合數據包括混合RGB數據和/或掃描信號;高速移位鎖存寄存器模塊,用于對所述串行混合數據進行串行移位、串并轉換和數據分離以得到并行RGB數據和/或掃描信號,并且通過并行數據輸出線并行輸出所述并行RGB數據和/或掃描信號。借此,大大降低可編程邏輯芯片I/O接口的使用數量,從而降低LED數據掃描板的設計成本。
- 專利類型實用新型
- 申請人康佳集團股份有限公司;
- 發明人魏洵佳;
- 地址518053廣東省深圳市南山區華僑城
- 申請號CN200720171167.X
- 申請時間2007年12月03日
- 申請公布號CN201130518Y
- 申請公布時間2008年10月08日
- 分類號G09G3/32(2006.01);
