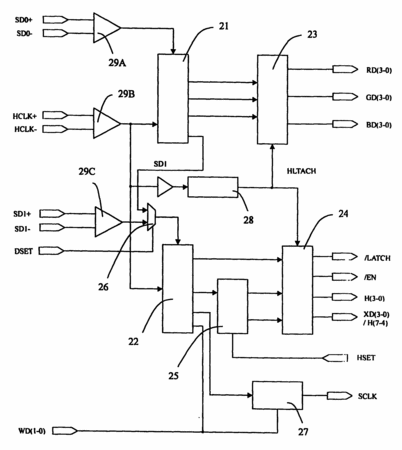

摘要：本發明公開一種LED顯示模組的信號接口電路，它采用了傳輸數據數度快，傳輸數據量大、抗干擾性好的LVDS串行通訊鏈路代替通用的并行電路，該接口電路的輸入包括一路差分時鐘輸入，兩路差分數據輸入，一路差分數據在差分時鐘輸入作用下，移位產生RGB數據，該數據在高速鎖存信號作用下，得到LED模組用的RGB數據；另一路差分數據在差分時鐘輸入作用下產生LED控制信號數據，分別進入第二鎖存器、譯碼和數據擴展器、LED移位時鐘發生器，其中的譯碼和數據擴展器產生LED行掃描信號同時輸入到第二鎖存器，第二鎖存器在高速鎖存信號作用下輸出供LED模組用的行鎖存、行關斷和行掃描信號，LED移位時鐘發生器產生LED模組所需移位時鐘信號，以實現RGB數據的視頻顯示。
- 專利類型發明專利
- 申請人康佳集團股份有限公司;
- 發明人魏洵佳;
- 地址518000廣東省深圳市南山區深南大道9008號
- 申請號CN200610157141.X
- 申請時間2006年11月28日
- 申請公布號CN101192371A
- 申請公布時間2008年06月04日
- 分類號G09G3/32(2006.01);G09G3/14(2006.01);G09G5/00(2006.01);G09G5/04(2006.01);H05B33/08(2006.01);H05B33/14(2006.01);H05B37/02(2006.01);H01L27/32(2006.01);H01L51/50(2006.01);
