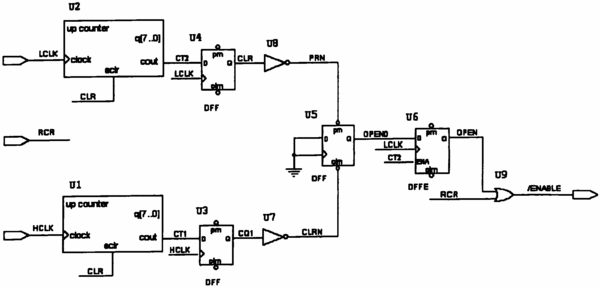

摘要:本發明的一種LED顯示屏自動關斷保護電路,其連接入LED顯示屏的驅動電路,其中,包括一第一計數器和一第二計數器,所述第二計數器的計數時鐘是本地的低頻總線時鐘,所述第一計數器的計數時鐘是來自遠端控制板信號源的高頻總線時鐘,其頻率是所述低頻總線時鐘的數倍,一門控信號模塊利用所述高、低頻總線時鐘的時間差產生一門控信號,當所述LED顯示屏有掃描信號時,所述門控信號總是為低,當所述LED顯示屏無掃描信號時,所述門控信號恒定為高。本發明電路裝置在無掃描信號時LED顯示屏自動關斷,有掃描信號時LED顯示屏自動恢復顯示的電路,電路結構簡單、實用、可靠,延長了LED顯示屏的使用壽命。
- 專利類型發明專利
- 申請人康佳集團股份有限公司;
- 發明人魏洵佳;
- 地址518053廣東省深圳市華僑城
- 申請號CN200510035611.0
- 申請時間2005年06月27日
- 申請公布號CN1889157A
- 申請公布時間2007年01月03日
- 分類號G09G3/32(2006.01);H02H3/08(2006.01);H02H7/20(2006.01);
