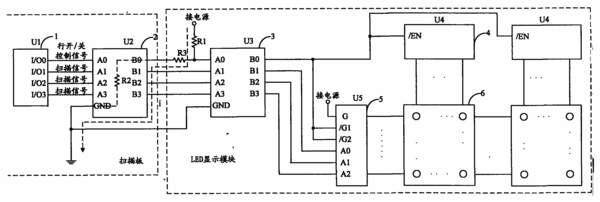

摘要：本實用新型適用于LED顯示領域，它提供了一種LED顯示模塊控制電路，該控制電路包括：控制芯片、緩沖驅動芯片、隔離驅動芯片、LED驅動芯片、行譯碼芯片和上拉電阻，其改進在于，在緩沖驅動芯片的控制信號輸出端與隔離驅動芯片的控制信號輸入端之間還設置有分壓元件，當控制芯片和緩沖驅動芯片所在的掃描板單獨發生故障掉電，緩沖驅動芯片輸出的行開/關控制信號和掃描信號丟失時，該分壓元件利用流入緩沖驅動芯片的漏電流在隔離驅動芯片的控制信號輸入端分壓生成充當行關斷控制信號的高電平電壓，從而關斷LED驅動芯片和控制行譯碼芯片關斷行管，保護LED。
- 專利類型實用新型
- 申請人康佳集團股份有限公司;
- 發明人魏洵佳;
- 地址518053廣東省深圳市南山區華僑城
- 申請號CN200720170787.1
- 申請時間2007年11月20日
- 申請公布號CN201130516Y
- 申請公布時間2008年10月08日
- 分類號G09G3/32(2006.01);
