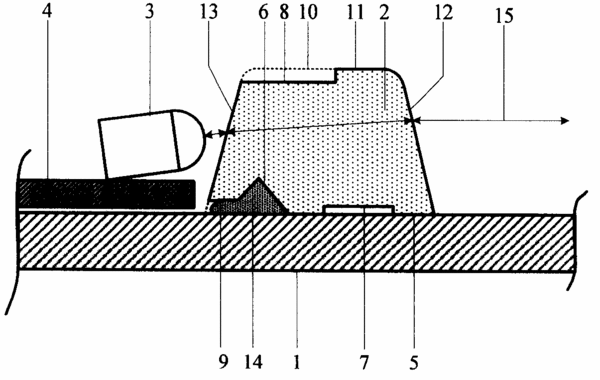

摘要:一種用于紅外觸摸屏的紅外濾光框,由4根濾光條拼接而成。在所述濾光條安裝在保護玻璃板上的底面上,開有一個粘貼固定用膠帶的凹槽,位于底面上靠近觸摸屏觸摸區域的一側;還有一個填充密封膠的凹槽,位于底面上靠近紅外發射和接收元件的一側。所述填充密封膠的凹槽,開口在一個表面低于濾光條底面的臺階上;該臺階在濾光條安裝在保護玻璃板上時,與玻璃板之間形成一條縫隙以容納密封膠。所述濾光條的橫截面的基本外輪廓為設計為梯形。本技術方案的優點在于在使用低成本的拼接濾光框的情況下,依然能保證紅外觸摸屏的密封性能和產品尺寸多樣性。
- 專利類型實用新型
- 申請人北京匯冠新技術有限公司;
- 發明人鄒振中;
- 地址100016北京市朝陽區酒仙橋東路M8樓B座4層
- 申請號CN200720170138.1
- 申請時間2007年08月10日
- 申請公布號CN201096941Y
- 申請公布時間2008年08月06日
- 分類號G02B7/00(2006.01);G06F3/033(2006.01);G06F3/041(2006.01);
