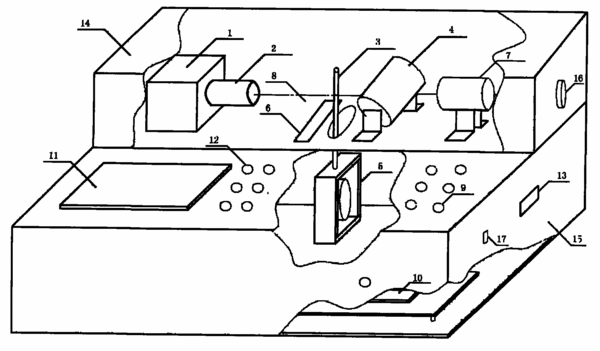

摘要：一種線陣CCD多功能開發應用實驗儀，有上部殼體和下部殼體，由上部殼體內部的底端面作為測量系統的工作臺上設置有線陣CCD傳感器和與其相連的光學成像物鏡，以及遠心照明光源，在光學成像物鏡和遠心照明光源之間還設置有安裝被測物的固定結構，在上部殼體的側壁上開設有擴展光學信息輸入窗口；在下部殼體的上端面上設置有現場可編程邏輯開發與擴展電路板和與其相連的輸入、輸出I/O端口，內部設置有多功能開發板，以及與下部殼體相連的CCD驅動脈沖測試端，在下部殼體的側壁上設置有與多功能開發板連接的外接黑白線陣CCD相機接口和USB接口，多功能開發板還與USB接口相連。本實用新型通過實驗具有更加廣泛的知識面，更強的信息獲得手段和動手能力，以便在今后的創新設計增強創新思路。
- 專利類型實用新型
- 申請人天津市耀輝光電技術有限公司;
- 發明人王慶有;
- 地址300190天津市南開區南開工業園平昌道7號(光電子產業園2號樓301室)
- 申請號CN200720100034.3
- 申請時間2007年10月22日
- 申請公布號CN201096868Y
- 申請公布時間2008年08月06日
- 分類號G01R31/265(2006.01);G01M11/00(2006.01);H04N5/335(2006.01);
