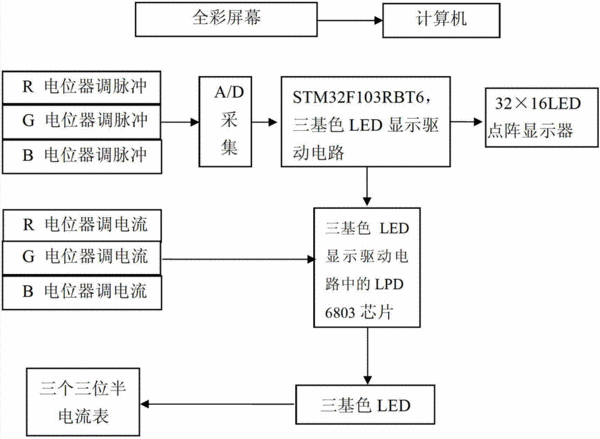

摘要：本實用新型公開了一種LED圖像顯示綜合實驗儀，包括全彩屏幕、計算機、三個脈沖調節調位器、三個電流調節電位器、A/D采集裝置、STM32F103RBT6主控制器、三基色LED顯示驅動電路、32×16LED點陣顯示器和三個三位半電流表；三個脈沖調位器依次與A/D采集裝置連接、STM32F103RBT6主控制器和LPD6803芯片連接，STM32F103RBT6主控制器和LPD6803芯片均與32×16LED點陣顯示器連接，三個電流調節電位器分別與LPD6803芯片相連接。本實用新型能做8段數碼管手動連接顯示、全彩大屏幕顯示、32×16LED點陣顯示中文、三基色LED電流調色和PWM脈沖調色實驗。
- 專利類型實用新型
- 申請人天津市耀輝光電技術有限公司;
- 發明人王慶有;
- 地址300190 天津市南開區南開工業園平昌道7號2號樓3層
- 申請號CN201320229445.8
- 申請時間2013年04月28日
- 申請公布號CN203250452U
- 申請公布時間2013年10月23日
- 分類號G09B23/18(2006.01)I;
