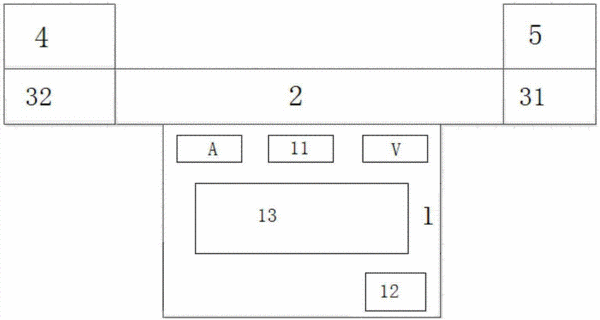

摘要：本實用新型公開了一種太陽能電池特性實驗儀，包括機殼，機殼上設有電流表、電壓表、電源開關和操作面板，操作面板設有多個接線孔、一個線繞電阻、三個電位器和一個可調電壓源；機殼內設有兩個電源單元，輸入均為220V交流電，一個的輸出為直流12V1A和直流5V2A，另一個的輸出為直流12V5A；機殼內還設有與電流表和電壓表相連的電壓表電流表供電板，機殼上還設有照度計，機殼內設有與照度計相連的照度計表頭和照度計量程板，機殼的頂面上設有一導軌，導軌上設有兩個滑塊，一個滑塊上固定有鹵鎢燈，另一個滑塊上設有電池倉。該實驗儀可完成暗特性參數的測量、開路電壓的測量、短路電流的測量和最大輸出功率的測量。本實驗儀的整體長度小，比較精巧，方便擺放和運輸。
- 專利類型實用新型
- 申請人天津市耀輝光電技術有限公司;
- 發明人王慶有;
- 地址300190 天津市南開區南開工業園平昌道7號2號樓3層
- 申請號CN201320229334.7
- 申請時間2013年04月28日
- 申請公布號CN203204902U
- 申請公布時間2013年09月18日
- 分類號G09B23/18(2006.01)I;G01R31/26(2006.01)I;
