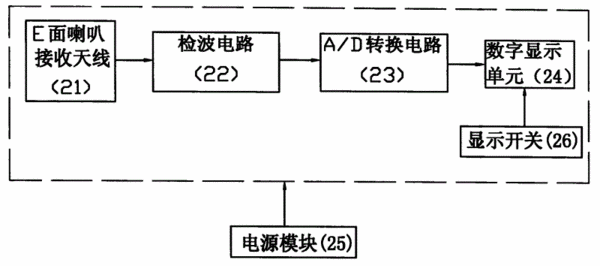

摘要：本實用新型涉及一種微波光學實驗儀，它包括微波發射裝置、微波接收裝置以及若干塊實驗板。微波接收裝置包括依次相連的E面喇叭接收天線、檢波電路、A/D轉換電路、數字顯示單元以及提供工作電源的電源模塊。微波發射裝置包括依次相連的壓控振蕩器、兩倍頻電路、濾波電路、放大電路、隔離器、E面喇叭發射天線以及提供工作電源的電源模塊，壓控振蕩器上連接有與頻率調節電位器相連的射隨電路，放大電路上連接有與功率調節電位器相連的電壓可調電路。本實用新型具有較高的靈敏度和分辨率，最大微波發射功率可以降到5毫瓦，確保實驗人員長期使用的健康和安全。而且微波的頻率和功率調控方便，微波波束對稱性更好，也延長使用壽命。
- 專利類型實用新型
- 申請人杭州大華儀器制造有限公司淮北煤炭師范學院;
- 發明人戴建明;駱冠松;章志敏;唐一波;
- 地址311401浙江省富陽市東山路23號
- 申請號CN200720110875.2
- 申請時間2007年06月18日
- 申請公布號CN201051329Y
- 申請公布時間2008年04月23日
- 分類號G09B23/06(2006.01);
