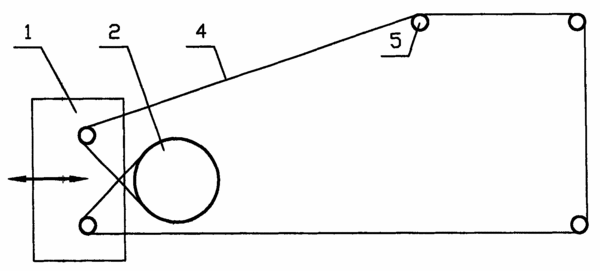

摘要：本實用新型提供了一種改進的電火花線切割機床電極絲張緊機構，主要由貯絲筒、張緊裝置、裝有導輪的線架組成，其特征在于：張緊裝置通過固定在貯絲筒下方運絲底座上的支架固置于貯絲筒的后方；至多裝有3只導輪的線架安裝固置于機床床身上：所述張緊裝置主架安裝在支架上，橫向導軌安裝在主架上：張緊裝置固定在滑臂上的兩張緊導輪置于同一軸心線上，且與貯絲筒軸心線相平行，使通過固定在滑臂上張緊導輪的電極絲與貯絲筒呈交叉相切左右運行結構。該張緊機構因導輪減少，電極絲行程短，無滯后現象，運行穩定，張力直達工作區，電極絲始終處于恒張力狀態，提高了工件切割加工粗糙度，既優化機床整體部局，操作方便，又降低成本。
- 專利類型實用新型
- 申請人江蘇三星機械制造有限公司;
- 發明人王炎秋;蔣扣喜;
- 地址225300江蘇省泰州市經濟開發區春風支路三星公司西廠區
- 申請號CN200620125797.9
- 申請時間2006年11月22日
- 申請公布號CN201023163Y
- 申請公布時間2008年02月20日
- 分類號B23H7/10(2006.01);B23H7/26(2006.01);B23H7/02(2006.01);
