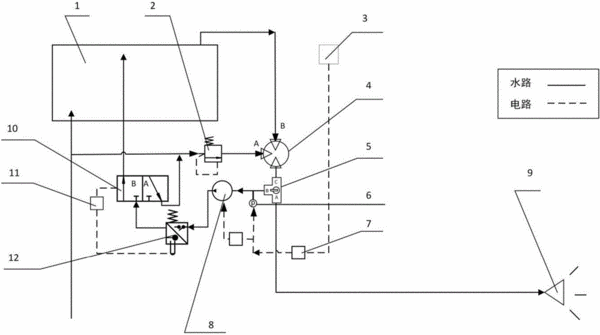

摘要：本發明涉及一種儲水式電熱水器的節能節水輔助裝置，它是由閉環回流機構和溫度控制模組兩部分組成；其特征是：儲水式電熱水器混水閥下游布置一個三通切換閥并引出一條回流管道，該回流管路上依次連接壓力微動開關、回流泵、溫度控制模塊及兩位三通電磁閥，兩位三通引出兩條支路，一路接入儲水箱的熱水區域，另一路接入混水閥的冷水管前端，實現用戶在使用熱水初期，不必打開噴頭僅根據經驗觸摸三通切換閥外殼溫度就能調整水溫，試水期間熱水可以即刻回收，冷水再次摻混；當用戶用水結束后關閉混水閥，通過三通切換閥的換擋可以實現將混水閥到噴頭之間的管內熱水抽回儲水箱，保持出水管內沒有熱水，也減少下一次燒水的用電量，本發明結構簡單，操作方便，實用性強，具有明顯的節水節能效果。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人張佳楠;黨建軍;莫慧黠;黃標;閔智勇;
- 地址710072 陜西省西安市碑林區友誼西路127號
- 申請號CN201610854504.9
- 申請時間2016年09月28日
- 申請公布號CN106482345A
- 申請公布時間2017年03月08日
- 分類號F24H9/12(2006.01)I;F24H9/20(2006.01)I;
