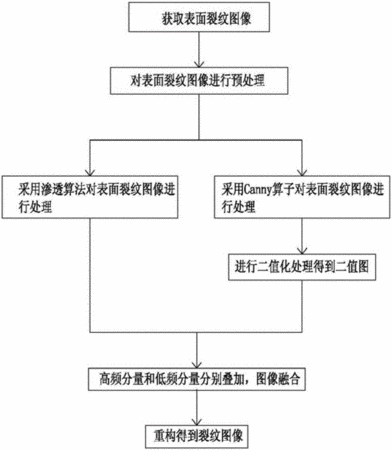

摘要：本發明公開了一種滲透算法和自適應Canny算法相融合的表面裂紋紋理提取的方法，通過獲取表面裂紋圖像并進行預處理，分別采用自適應Canny算子和滲透算法對預處理后的表面裂紋圖像進行處理，分別得到第一個裂紋圖像和第二個裂紋圖像，通過小波變換提取第一個裂紋圖像的低頻分量和高頻分量，以及第二個裂紋圖像的低頻分量和高頻分量，將提取到的低頻分量進行疊加，獲得融合后的低頻部分，將提取到的高頻分量進行疊加，獲得融合后的高頻部分；經過小波逆變換得到重構圖像，該重構圖像即為融合后的裂紋圖像。本發明通過以上方法得到更加真實的裂紋圖像，用于產品外觀質量檢測流水線中，有效提高檢測效率，節約時間，降低人力成本。
- 專利類型發明專利
- 申請人廣東省自動化研究所;廣東華中科技大學工業技術研究院;
- 發明人鐘震宇;馬敬奇;何峰;吳亮生;雷歡;張紅梅;
- 地址510000 廣東省廣州市越秀區先烈中路100號大院13號樓
- 申請號CN201610589092.0
- 申請時間2016年07月25日
- 申請公布號CN106446905A
- 申請公布時間2017年02月22日
- 分類號G06K9/46(2006.01)I;G06K9/40(2006.01)I;G06K9/44(2006.01)I;G06T7/13(2017.01)I;G06T5/50(2006.01)I;
