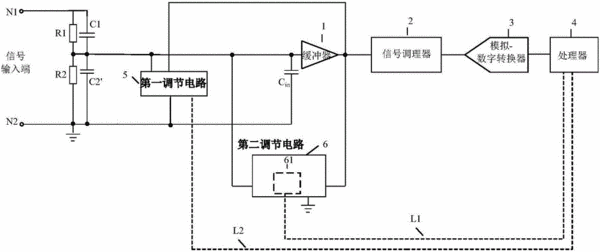

摘要：本發明提供了一種可調電路裝置，包括：第一調節電路、第二調節調節電路、信號調理器、模擬?數字轉換器和處理器；所述處理器接收經信號調理器以及模擬?數字轉換器轉換后的輸出信號，并按照預先設置的規則對所述數字信號進行分析；依據分析結果，通過發送控制信號以控制所述第一調節電路內每個開關的斷開與閉合狀態，實現可調電容的投入或切斷，從而調整所述第一調節電路的等效電容；以及控制所述第二調節電路內多路復用器的檔位連接狀態，改變連接的分壓電阻網絡抽頭位置，從而調整所述固定電容兩端的電壓，使固定電容模擬成可調電容。本發明通過程控實現分壓電容的自動調整，可以減小人力的投入，大大提高了工作效率。
- 專利類型發明專利
- 申請人廣州致遠電子股份有限公司;
- 發明人周立功;
- 地址510000 廣東省廣州市天河區高普路1035號第2層204房
- 申請號CN201610667922.7
- 申請時間2016年08月15日
- 申請公布號CN106353549A
- 申請公布時間2017年01月25日
- 分類號G01R15/04(2006.01)I;G01R19/00(2006.01)I;
