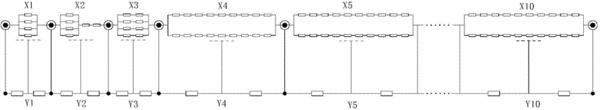

摘要：本發明公開了一種交流分壓器，包括相并聯的一個主分壓器和一個起等電位屏蔽作用的輔助分壓器；主分壓器包括相串聯的N組主分壓器電阻：X1-、X2----……Xn；輔助分壓器包括相串聯的N組輔助分壓器電阻：Y1-、Y2----……Yn；其中N為大于1的整數；且依次排列的N組主分壓器電阻的分壓比與對應排列的N組輔助分壓器電阻的分壓比相同。本發明一種純電阻交流分壓器，包括主分壓器和輔助分壓器，采用等電位屏蔽原理，能夠實施任意比例的交流分壓。且能夠清除在高阻值時的等效電容的影響量，在低阻值時的等效電感的影響量。該純電阻交流分壓器，交流特性好，交直流電阻轉化誤差小、時間常數小、角差小。在使用頻率內，因頻率改變而對交流分壓器的電參量影響小。
- 專利類型發明專利
- 申請人蘇州華電電氣股份有限公司;
- 發明人余青;張鐘華;汪建;周剛;姜杏輝;張毓麟;樊斌;
- 地址215124 江蘇省蘇州市吳中經濟開發區河東工業園善浦路255號
- 申請號CN201510012889.X
- 申請時間2015年01月12日
- 申請公布號CN105842508A
- 申請公布時間2016年08月10日
- 分類號G01R15/04(2006.01)I;
