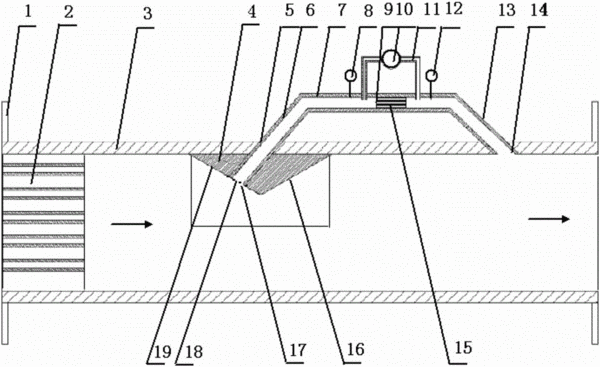

摘要：一種差壓線性流量計，主管與外部待測流量管道連接。在主管流體入口端內有管束式整流器。在管束式整流器下游的主管內固定有縮放型噴管。在旁通管內安放有層流元件，并使該層流元件位于引壓管的兩個導流孔之間。差壓計安裝在引壓管的中部。入口溫度壓力計和出口溫度壓力計均安裝在旁通管上。本發明將層流元件安置在并聯旁通管內，并在并聯旁通管入口設置防堵塞的過濾篩網，通過縮放型噴管加速流動，強力帶走流體中的雜質，并且沖刷著過濾篩網表面。本發明消除了層流流量計體積大、流動阻力大、適宜測量小流量的技術不足，提高了實用可靠性與耐久性，具有測量精度高、測量量程很寬、流量與差壓呈線性關聯的特點。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人李世武;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201610302233.6
- 申請時間2016年05月09日
- 申請公布號CN105823517A
- 申請公布時間2016年08月03日
- 分類號G01F1/36(2006.01)I;G01F15/12(2006.01)I;
