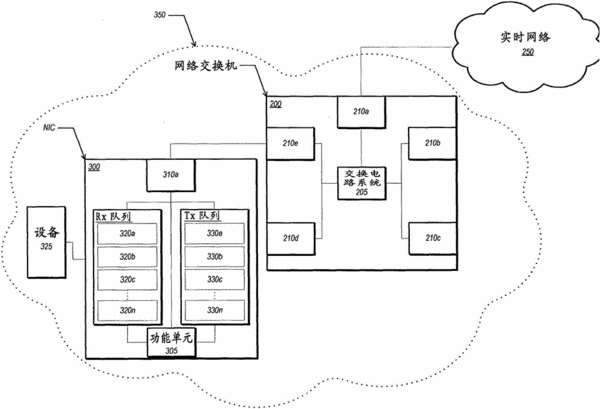

摘要：在實時網絡之間互操作的網絡交換機(200)包括多個端口(210a?210e)和耦合到所述多個端口的交換電路系統(205)。至少一個端口(例如端口(210e))耦合到在第一實時網絡中操作的節點(例如節點(300))或實時網絡(350)。實時網絡(350)承載第一流量。第一流量包括盡力而為流量和第一實時流量。另外，另外的端口(諸如端口(210a))被配置為耦合到第二實時網絡(諸如實時網絡(250))的節點。實時網絡(250)承載第二流量，第二流量只包括第二實時流量。交換電路系統(205)耦合到端口(210a?210e)并且被配置有指定端口之間的數據路由的映射。因此，交換電路系統(205)被配置成基于該映射在第一實時網絡(諸如實時網絡(350))和一個或多個第二實時網絡(諸如實時網絡(250))之間路由數據包，并維護第一實時流量和第二實時流量之間的(或第一實時流量和第二實時流量的)實時行為。在操作期間，交換電路系統(205)在從實時網絡(250)路由到實時網絡(350)的數據包中插入路由信息，并且從從實時網絡(350)路由到實時網絡(250)的數據包中移除路由信息。另外，交換電路系統(205)被配置成將數據包路由到用于第一流量和第二流量的不同隊列，以供在至少一個設備(諸如設備325)上執行的應用進行處理。此外，基于映射來執行數據包到不同隊列的路由。對往返于第一隊列對以及第二隊列對的數據包的流入和流出打時間戳，基于時間戳來關聯第一和第二實時網絡的時鐘同步信息。實時網絡可以具有不同的協議，諸如由IIE?802.1定義的時間敏感網絡以及一個或多個實時網絡(諸如PROFINET等時通信、EtherCAT現場總線系統、以太網/IP過程控制和工業自動化應用以及以太網Powerlink的確定性協議)。
- 專利類型PCT發明
- 申請人美國國家儀器有限公司;
- 發明人S·錢德霍克;R·W·卡明斯;高昌哲;B·K·奧多姆;
- 地址美國得克薩斯
- 申請號CN201480056467.6
- 申請時間2014年10月13日
- 申請公布號CN105814840A
- 申請公布時間2016年07月27日
- 分類號H04L12/40(2006.01)I;H04L12/853(2006.01)I;
