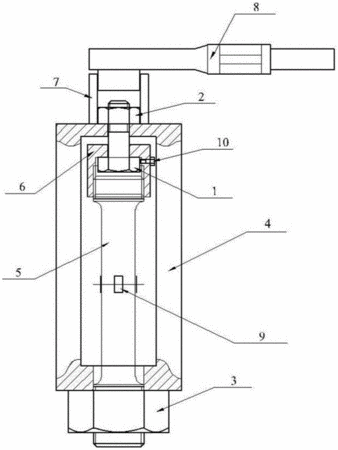

摘要：本發明為一種螺栓擰緊力矩系數測量裝置，包括本體、第一套筒、第二套筒、螺桿、待測螺栓、螺母、止動螺釘、應變片和力矩扳手；所述本體內部為中空腔體，中空腔體內同軸套有第一套筒，且本體和第一套筒為間隙配合；本體和第一套筒軸向均開有螺紋孔，待測螺栓一端穿過本體和第一套筒上的螺紋孔，與螺母螺紋連接；螺桿與第一套筒螺紋連接，且螺桿上周向均布有應變片；螺桿一端與待測螺栓連接，并通過止動螺釘對待測螺栓預緊固定；螺桿另一端與調節螺母連接。本發明為工程實際中螺栓擰緊力矩系數的確定提供了簡單可靠的測量方法，對螺栓適當預緊力的施加有重要的指導作用。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人于慶民;周紅磊;楊向錦;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201610152478.5
- 申請時間2016年03月17日
- 申請公布號CN105606289A
- 申請公布時間2016年05月25日
- 分類號G01L5/24(2006.01)I;
