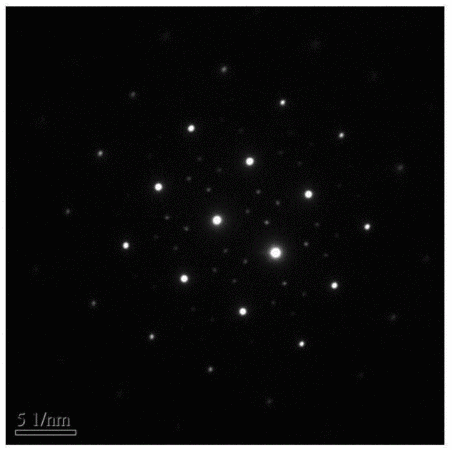

摘要：一種能夠析出Pt2Mo型超點陣相的Ni-Cr-W－Mo高溫合金，原子百分比為：25at.％的Cr、6.5at.％的W和0.7～1.7at.％的Mo，余量為Ni。在析出Pt2Mo型超點陣相時，采用常規的真空非自耗電弧熔煉方法制備原子百分比為Ni-25Cr-6.5W-0.7～1.7Mo成分的合金，經過1200℃/24h均勻化、1260℃/0.5h固溶淬火的常規熱處理后，在490℃～570℃能夠析出5～15nm的彌散Pt2Mo型超點陣相。本發明適用于在不顯著降低合金塑性及抗腐蝕性能的條件下，提高合金屈服強度和抗拉強度等力學性能。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人胡銳;張鐵邦;李金山;孔金濤;鐘宏;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201510955270.2
- 申請時間2015年12月18日
- 申請公布號CN105543566A
- 申請公布時間2016年05月04日
- 分類號C22C19/05(2006.01)I;C22F1/10(2006.01)I;
教育裝備采購網在線客服
京公網安備11010802043465號
