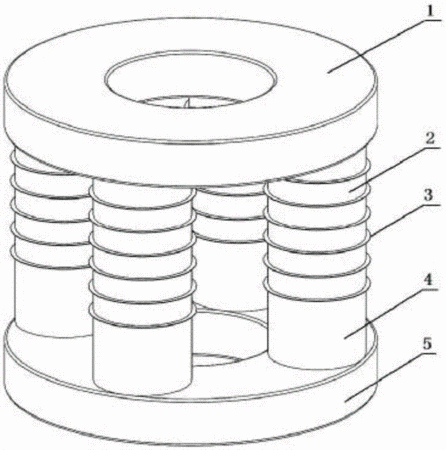

摘要：本發明公開了一種絕緣鐵氧體磁芯變壓器型高壓電源，包括上磁軛、下磁軛、初級磁芯、次級磁芯、絕緣層；四個初級磁芯分布在上磁軛和下磁軛之間；每個初級磁芯對應的磁芯柱上安裝有多層次級磁芯；上下相鄰次級磁芯之間設有絕緣層；磁軛和磁芯均選用鐵氧體材料；電路結構包括初級線圈電路和次級線圈電路；初級線圈電路包括初級線圈、方波逆變電路和高頻PWM整流器，高頻PWM整流器將三相交流市電變成直流，方波逆變電路將直流逆變為方波作為初級線圈輸入；次級線圈電路包括次級線圈和全橋整流電路，全橋整流電路將次級線圈感應的方波電壓整流為直流。本發明減小了高壓電源體積，大大降低了對整流電容的要求，工作狀態連續穩定。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人楊軍;楊磊;李夢奎;李遠鵬;張亞峰;秦斌;曹磊;黃江;齊偉;劉開鋒;左晨;張力戈;余調琴;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201510999963.1
- 申請時間2015年12月25日
- 申請公布號CN105448502A
- 申請公布時間2016年03月30日
- 分類號H01F30/12(2006.01)I;H01F1/10(2006.01)I;H02M5/10(2006.01)I;H02M7/02(2006.01)I;
