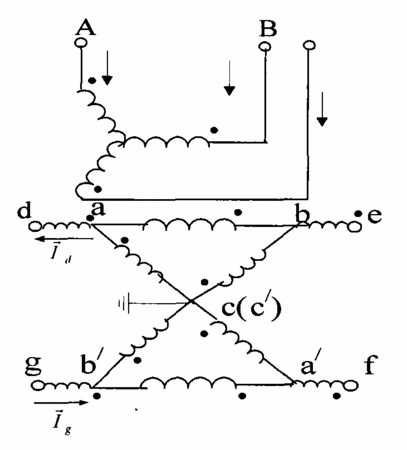

摘要：本發明公開了一種能夠實現三相與四相交流電流平衡對稱轉換的三相變四相阻抗匹配平衡變壓器。變壓器的原邊繞組匝數A、B、C均為w1，二次側三角形各繞組匝數為wab＝wbc＝wca＝wc′b′＝wb′c′＝wa′b′＝w2，支臂繞組匝數為wda＝wbe＝wfd＝wgb＝1/2(－1)w2，k＝w1/w2；繞組等值阻抗滿足以下關系：Zab＝Za′b′＝(+1)Zac，ZA0＝ZB0＝ZC0。本發明能實現在負載廣泛變化情況下三相與四相交流電的平衡轉換。
- 專利類型發明專利
- 申請人湖南大學;
- 發明人羅隆福;賀達江;劉福生;
- 地址410082湖南省長沙市岳麓區麓山南路2號
- 申請號CN200910042573.X
- 申請時間2009年01月21日
- 申請公布號CN101552118A
- 申請公布時間2009年10月07日
- 分類號H01F30/12(2006.01)I;H01F27/28(2006.01)I;H01F27/30(2006.01)I;
