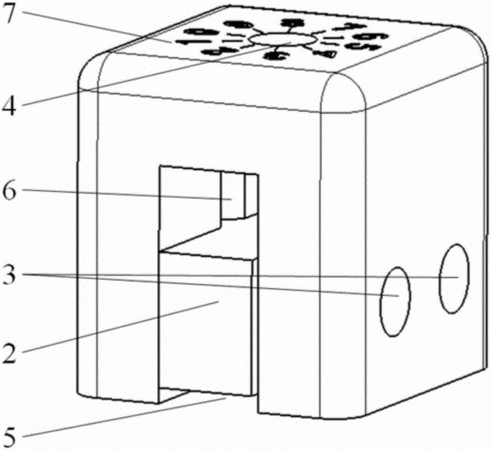

摘要：本發明公開了一種簡易磨具，由磨具基體、壓緊滑塊、定位緊固螺栓、位置控制螺栓、導軌、位置控制刻度盤組成；磨具基體底部開有慣通磨具基體兩側面的凹槽，沿凹槽內壁面中間豎直方向有等邊直角導向滑槽，壓緊滑塊側面有等邊直角導軌，壓緊滑塊安裝在磨具基體的凹槽內，且導軌與導向滑槽相配合；位置控制螺栓與磨具基體上表面位置控制刻度盤配合,實現壓緊滑塊沿凹槽內的導向滑槽滑動；定位緊固螺栓與磨具基體側面螺孔配合，實現壓緊滑塊沿凹槽內導向滑槽滑動位置的定位。簡易磨具具有結構簡單、質量輕，可磨平拋光較窄長的試驗件，精確控制試件厚度尺寸，一次黏貼直至磨平拋光作業完成，并且能保證磨削厚度的質量效果。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人喬吉超;張純;呂國建;何許;安茹;姚堯;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201510717637.7
- 申請時間2015年10月29日
- 申請公布號CN105223060A
- 申請公布時間2016年01月06日
- 分類號G01N1/32(2006.01)I;G01N1/28(2006.01)I;
