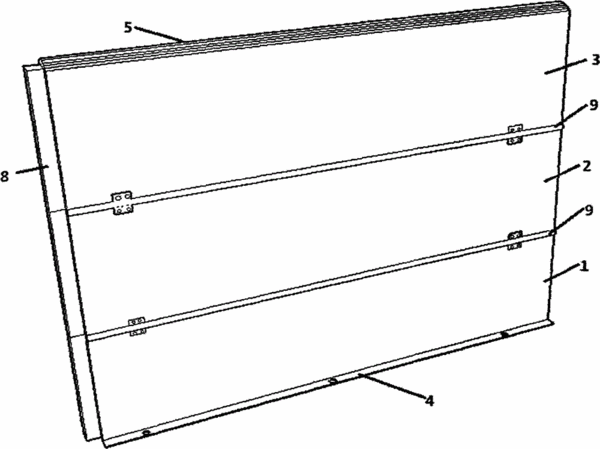

摘要：本實用新型公開了一種易于運輸的隔墻模塊，主要由墻體模塊、支座板，橡膠墊組成；所述的墻體模塊由第一墻體模塊、第二墻體模塊、第三墻體模塊組成，每一個墻體模塊的一端設有凸起，另一端設有凹槽；所述的支座板設置有螺栓孔；所述的橡膠墊固接在第三墻體模塊的頂部；墻體模塊之間由旋轉軸連接件和連接扣件相互連接；兩個隔墻之間的連接通過隔墻的凸起插入到另一面隔墻的凹槽中實現；墻體與支座板固接，支座板與地板通過螺栓連接；所述的扣件由扣件凸起和扣件旋轉頁組成；通過將連接扣件打開，使得第一墻體模塊、第二墻體模塊、第三墻體模塊繞旋轉軸連接件旋轉，將墻體折疊為三角形；橡膠墊保證墻體與天花板的連接密封性。本實用新型的一種易于運輸的隔墻模塊，通過將隔墻折疊為穩定的三角形結構裝置，使得原本笨重龐大的墻體，便于搬運和車載運輸，解決了實際工程中遇到的問題。
- 專利類型實用新型
- 申請人北京建筑大學;
- 發明人楊茂亭;
- 地址100044 北京市西城區展覽館路一號北京建筑大學
- 申請號CN201420277303.3
- 申請時間2014年05月28日
- 申請公布號CN203856103U
- 申請公布時間2014年10月01日
- 分類號E04B2/82(2006.01)I;
