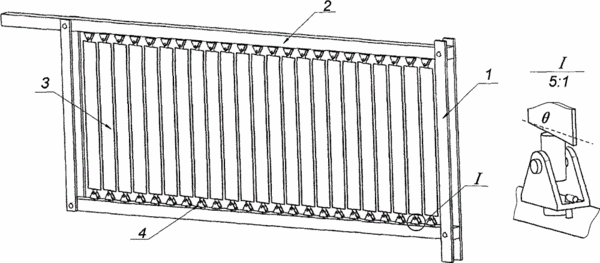

摘要：本發明涉及一種廣告翻面防卡死節能道閘機結構。這種結構主要由以下構件組成：預設角度的雙面廣告道閘板；鉸接結構；傳動結構；框架桿。道閘板兩端通過螺栓與鉸接結構鉸接，且與框架平面預設10度夾角。鉸接結構可繞軸轉動，通過傳動結構及定位銷與框架相連。傳動結構包括圓盤和同步連接桿，圓盤與鉸接結構尾端固連，同步連接桿與圓盤相連，通過傳動結構及鉸接結構可實現一整排道閘板的同步翻轉?？蚣茈S道閘機開合相應轉動，道閘板也隨之繞鉸接螺栓轉動，且與框架平面夾角保持不變，道閘板不出現卡死現象。移去定位銷，整排道閘板旋轉180度即可實現廣告快速翻面。本發明具有道閘板防卡死、快速翻面等功能，結構簡單節能可降低系統故障率。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人王軒陽;王敏慶;吳晴晴;賈印龍;呂云超;蘇樂晴;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201510336924.3
- 申請時間2015年06月13日
- 申請公布號CN105178215A
- 申請公布時間2015年12月23日
- 分類號E01F13/04(2006.01)I;
