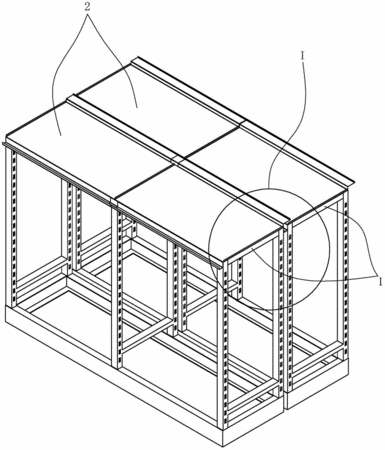

摘要:一種密集架防水裝置,包括有設置于密集架連接桿之上的平板組件,其特征在于:平板組件包括有接水板、擋水蓋板、排水板和擋水側板,接水板為與連接桿貼合,擋水蓋板沿接水板的長度方向一側垂直向上延伸并折彎呈L形,擋水蓋板的頂部具有第一擋邊;排水板沿所述接水板的長度方向另一側向下延伸并折彎呈L形,排水板的底部具有第二擋邊;擋水側板位于接水板的寬度方向的兩側相對而設,擋水側板沿接水板的邊沿向上翻折成型。本發明的優點在于:結構簡單合理,防水性能好;取消了現有技術中的頂板與左右兩側傘形坡度板,大大降低了生產成本;防水裝置采用折彎工藝一體成型,簡化制作工藝,降低了原材料消耗與生產成本,提高了勞動生產率。
- 專利類型發明專利
- 申請人寧波邦達實業有限公司;
- 發明人朱建華;吳小華;張建林;
- 地址315013 浙江省寧波市國家高新技術產業開發區木槿路99號
- 申請號CN201510589446.7
- 申請時間2015年09月16日
- 申請公布號CN105105523A
- 申請公布時間2015年12月02日
- 分類號A47B53/02(2006.01)I;A47B95/00(2006.01)I;
