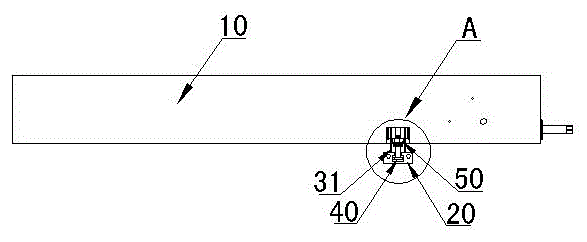

摘要：本發明公開了一種密集架的地軌、滾輪及采用該地軌和滾輪的地軌裝置，采用一體成型的地軌結構，地軌橫截面設有向上開口的凸字型軌槽結構，凸字型軌槽具有下部開槽寬度大于上部開槽寬度的兩部分開槽軌槽結構，軌槽兩側的鋁合金軌體上分別設有2個圓孔，圓孔貫穿于一體成型地軌長度方向的軌體中。滾輪外滾動面采用具有中間凸起臺階狀的外滾動面結構，中間滾動面比兩側滾動面具有更高更凸起，滾輪安裝在地軌的凸字型槽結構上后，中間凸起外滾動面部分伸入軌槽槽腔內，兩側滾動面則滾動壓觸在地軌開槽兩側軌體上端面處。結構制作工藝簡單，加工精度低，裝配調試方便簡單；可靠安全有效的安裝滾動限位。加工精度低，裝配調試方便簡單。
- 專利類型發明專利
- 申請人寧波八益實業有限公司;寧波八益智能存儲系統有限公司;
- 發明人徐益忠;汪航艦;
- 地址315040 浙江省寧波市高新區新暉路105號
- 申請號CN201510503126.5
- 申請時間2015年08月17日
- 申請公布號CN105105522A
- 申請公布時間2015年12月02日
- 分類號A47B53/02(2006.01)I;A47B96/00(2006.01)I;
